Hagyományos és háromszintű csatlakozási megoldások
A jó nyílászáró csak pontos beépítéssel működik jól, ezért a szerkezet kiválasztása és a szakszerű beépítés nem választható el egymástól.
A jó nyílászáró csak pontos beépítéssel működik jól
Mechanikus rögzítés, hőszigetelt csatlakozási hézag és a projekt igényeihez választott lég-, pára- és időjárás-védelem.
Miért fontos a beépítés?
A tok és a fal kapcsolata a teljes szerkezet része
A műanyag ablak és az alumínium nyílászáró beépítése a pontos felméréstől a rögzítésen át a falcsatlakozás kialakításáig szakmai felkészültséget igényel. A rögzítési pontok és a csatlakozási hézag rétegrendje egyaránt hatással van a hosszú távú működésre.
A gyakorlatban hagyományos PUR-habos, illetve háromszintű, gyakran RAL szerinti beépítésnek nevezett megoldások alkalmazhatók. A megfelelő módszert az épület energetikai igénye, a falazat, a nyílászáró és a csomópont határozza meg.
01
Pontos pozicionálás
A tok függőleges és vízszintes beállítása a működés alapja.
02
Mechanikus rögzítés
A rögzítési kiosztást a nyílászáró mérete, anyaga és a gyártói előírások alapján kell meghatározni.
03
Hőszigetelt hézag
A tok és fal közötti csatlakozás középső rétege hő- és hangszigetelési feladatot lát el.
04
Lég- és időjárás-védelem
Korszerű beépítésnél a belső és külső tömítési sík külön funkciót kap.
Beépítési módok
Hagyományos vagy háromszintű csatlakozás
Mindkét módszer mechanikus tokrögzítésre épül; a különbség elsősorban a csatlakozási hézag tömítésében és védelmében van.
01 / Egyszerűbb csatlakozás

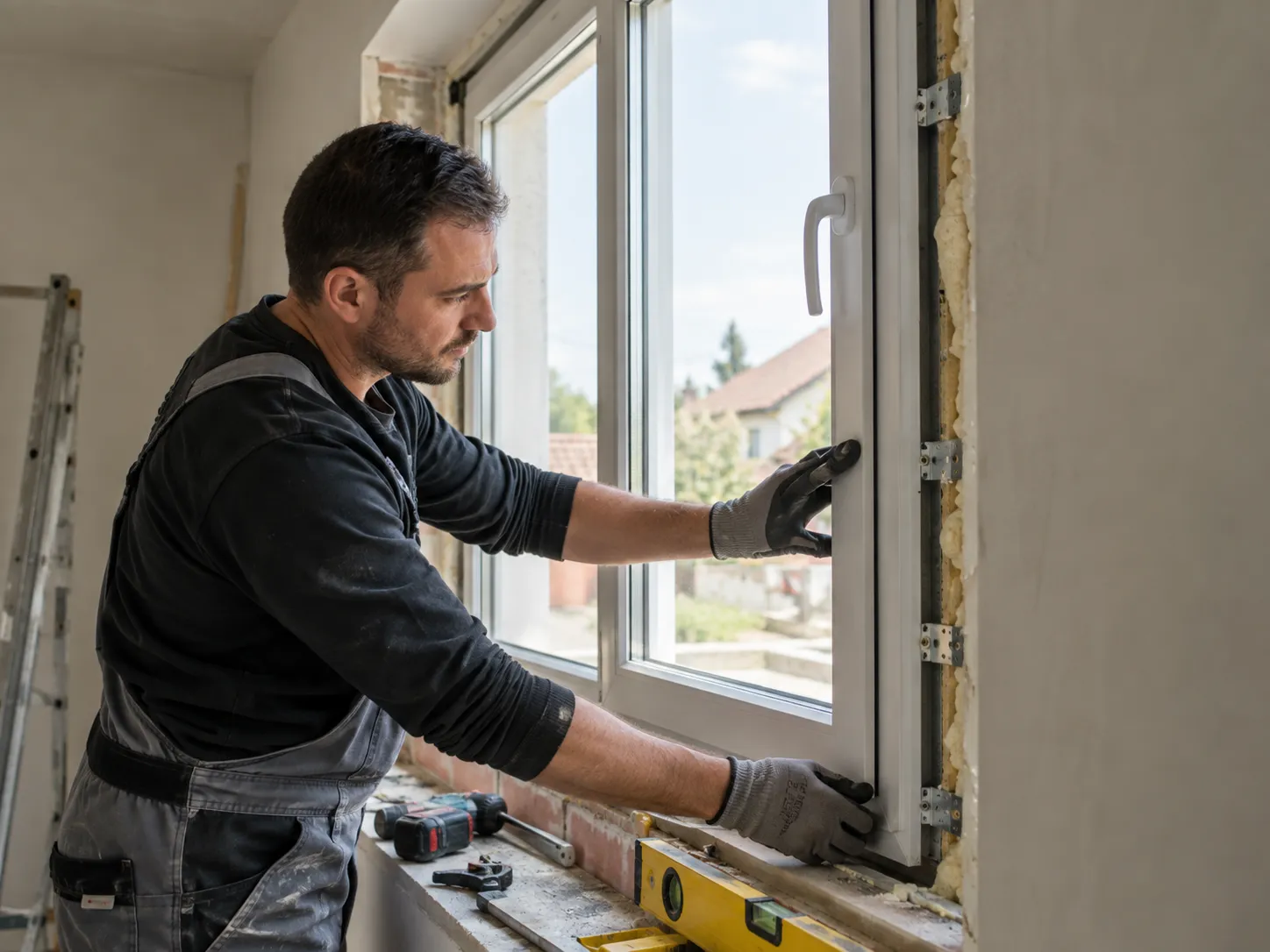

Hagyományos beépítés
A tokot mechanikusan rögzítik a falazathoz, a tok és a fal közötti hézagot pedig PUR hab tölti ki. A belső és külső csatlakozás külön lég- és párazáró szalag nélkül készül.
- a nyílás előkészítése és a tok pontos beállítása;
- mechanikus rögzítés csavarokkal vagy rögzítő elemekkel;
- PUR habos hézagkitöltés;
- a csatlakozás vakolattal, takaróléccel vagy más megfelelő módon zárható le.
02 / Három funkcionális sík

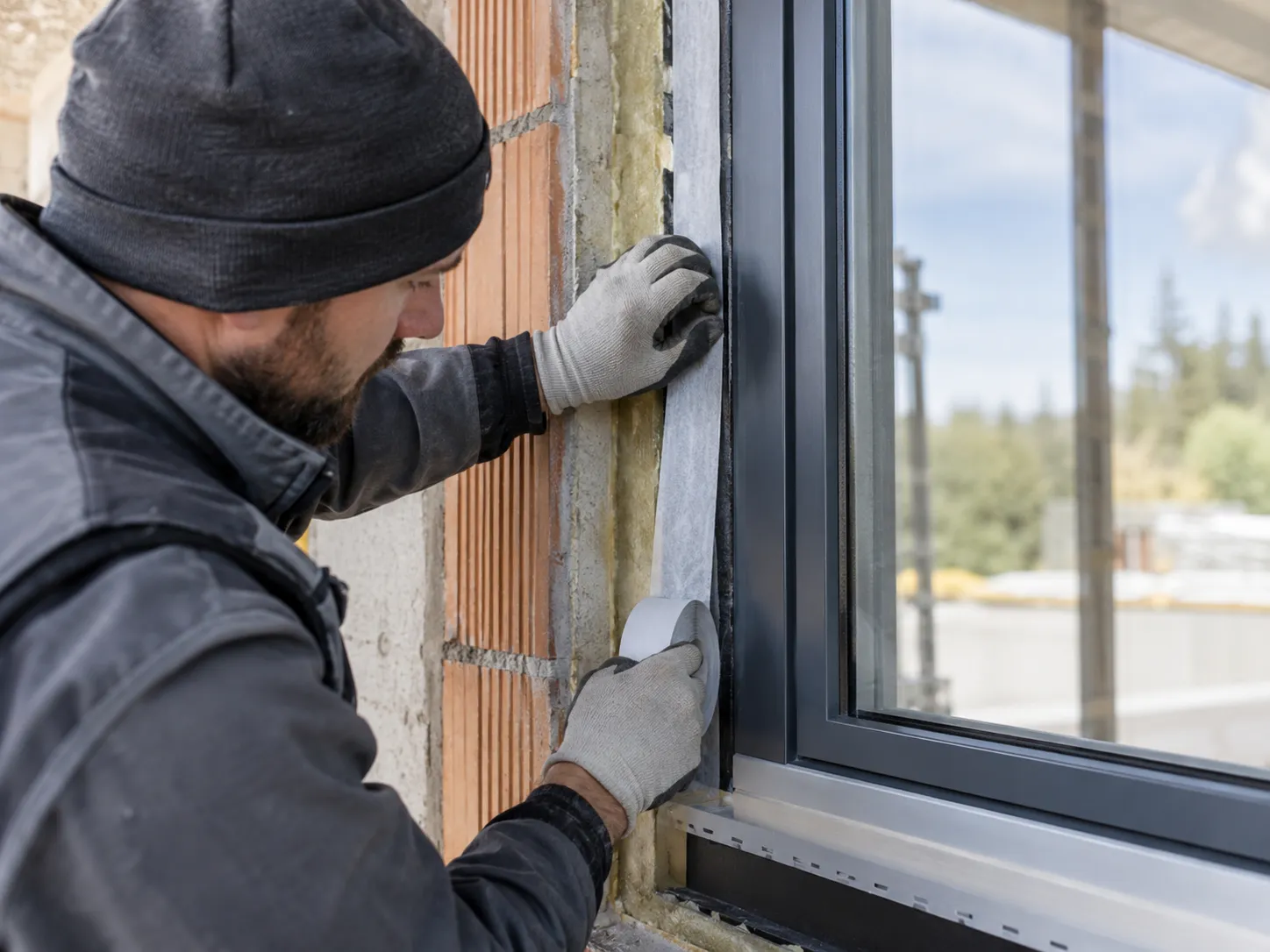

RAL szerinti, háromszintű beépítés
A gyakorlatban RAL beépítésnek nevezett megoldás a csatlakozási hézagot belső lég- és párazáró, középső hőszigetelő és külső időjárásvédő rétegre bontja.
- belső sík: lég- és párazárás;
- középső sík: hő- és hangszigetelés;
- külső sík: csapóeső elleni, páraáteresztő védelem;
- alapelv: belül zártabb, kívül nyitottabb.
Háromszintű megoldások
Többféle kivitel ugyanarra az alapelvre
Négy gyakori beépítési megoldás különíthető el, amelyek az építési helyzettől és a csomóponttól függően használhatók.
Fóliás kialakítás
Külön belső és külső szalag
Belül párazáró, kívül páraáteresztő fólia, középen hőszigetelő kitöltés.
Előtömörített szalag
Gyorsabb csatlakozás
Speciális impregnált szalag tölti ki és védi a csatlakozási hézagot.
Multifunkciós szalag
Több funkció egy termékben
Egyetlen rendszer biztosíthatja a belső, középső és külső csatlakozási funkciókat.
Előfalas beépítés
A hőszigetelés síkjába helyezve
Speciális konzolokkal a nyílászáró kijjebb, a külső hőszigetelés síkjába pozicionálható.
Rögzítés
A csavarok száma nem fix darabszám
A rögzítési kiosztást a nyílászáró mérete, anyaga, a vasalat és a gyártói beépítési előírások alapján kell kialakítani.
01
Sarkok környezete
Az első rögzítési pont jellemzően 100–150 mm-re kerül a tok sarkától.
02
Osztók és vasalatok
Tokosztók, zsanérok és zárfogadók környezetében külön rögzítési pont lehet szükséges.
03
Anyagfüggő kiosztás
PVC, fa és alumínium tokoknál eltérő maximális távolságok alkalmazhatók.
04
Gyártói előírás
A konkrét termék beépítési dokumentációja elsődleges a végleges kiosztás meghatározásakor.
